Kafka를 사용하여 이벤트 중심 아키텍쳐 구현(Spring, MSA) - 1

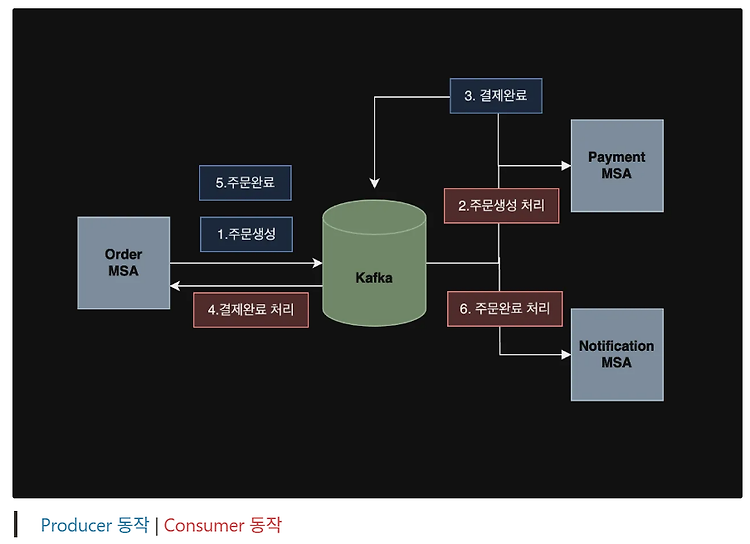

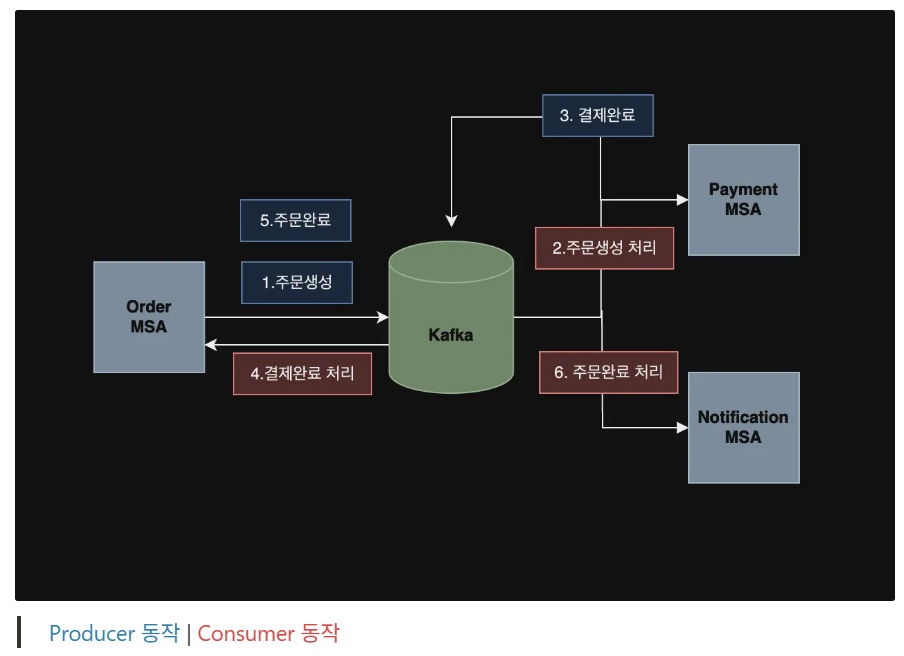

1. 이벤트 흐름



Eureka, gateway, order MSA, Payment MSA, Notification MSA

로 동작하는 MSA를 개발하고, 카프카를 통해 이벤트 중심 아키텍쳐를 구현해보자

이번 블로그에서는 order MSA를 중심으로 다룰 것이다.

https://github.com/Griotold/kafka-practice-sparta





2. docker-compose.yml

version: '3.7'

services:
  zookeeper:
    image: confluentinc/cp-zookeeper:latest
    container_name: sparta-zookeeper
    ports:
      - "2181:2181"
    environment:
      ZOOKEEPER_CLIENT_PORT: 2181
      ZOOKEEPER_SERVER_ID: 1

  kafka:
    image: confluentinc/cp-kafka:latest
    container_name: sparta-kafka
    ports:
      - "9092:9092"
      - "29092:29092"
    environment:
      KAFKA_ADVERTISED_LISTENERS: INTERNAL://kafka:19092,EXTERNAL://${DOCKER_HOST_IP:-127.0.0.1}:9092,DOCKER://host.docker.internal:29092
      KAFKA_LISTENER_SECURITY_PROTOCOL_MAP: INTERNAL:PLAINTEXT,EXTERNAL:PLAINTEXT,DOCKER:PLAINTEXT
      KAFKA_INTER_BROKER_LISTENER_NAME: INTERNAL
      KAFKA_ZOOKEEPER_CONNECT: "zookeeper:2181"
      KAFKA_BROKER_ID: 1
      KAFKA_OFFSETS_TOPIC_REPLICATION_FACTOR: 1
    depends_on:
      - zookeeper

  kafka-ui:
    image: provectuslabs/kafka-ui:latest
    container_name: sparta-kafka-ui
    depends_on:
      - kafka
    ports:
      - 8080:8080
    environment:
      KAFKA_CLUSTERS_0_NAME: local
      KAFKA_CLUSTERS_0_BOOTSTRAPSERVERS: kafka:29092
      KAFKA_CLUSTERS_0_ZOOKEEPER: zookeeper:2181

  zipkin:
    image: openzipkin/zipkin:latest
    container_name: sparta-zipkin
    ports:
      - "9411:9411"

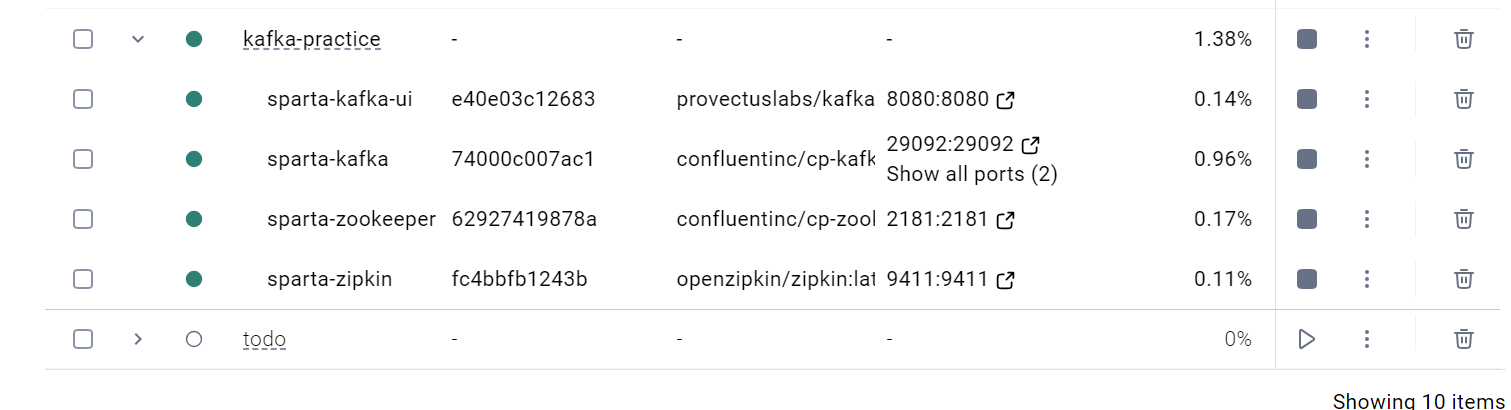

실습을 위해 kafka, kafka-ui, zookeeper, zipkin을 docker-compose 기술을 활용하여 띄워둔다.



docker-compose up

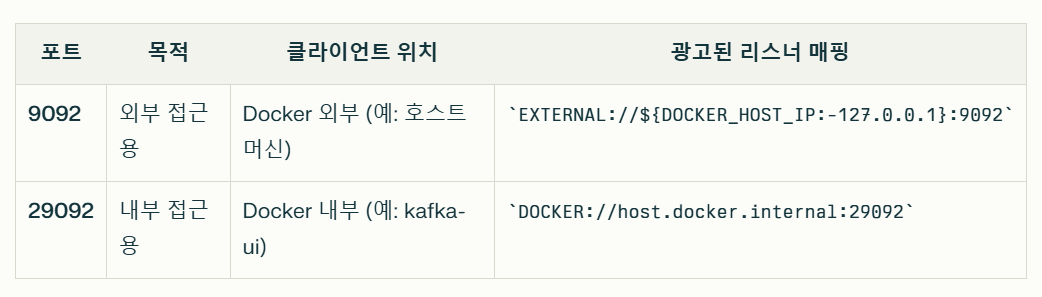

2 - 1. 잠깐! Kafka의 포트는 왜 9092, 29092 두 개 일까?



`9092`와 `29092`는 서로 다른 네트워크 환경에서 클라이언트 연결을 처리하기 위해 사용된다.



9092: 외부 접근용

• 9092 포트는 Docker 컨테이너 외부에서 Kafka에 연결하는 클라이언트를 위해 사용된다.
• 예를 들어, 호스트 머신에서 실행중인 애플리케이션이나 외부 시스템이 Kafka와 통신할 때 9092를 사용한다.



29092: 내부 접근용



29092 포트는 Docker 네트워크 내부에서 Kafka에 연결하는 클라이언트를 위해 사용된다.

예를 들어, Docker Compose 환경 내의 kafka-ui가 Kafka와 통신할 때 이 포트를 사용하고 있다.



3. order MSA 의 build.gradle

plugins {
    id 'java'
    id 'org.springframework.boot' version '3.3.3'
    id 'io.spring.dependency-management' version '1.1.6'
}

group = 'com.spartacoding.msa'
version = '0.0.1-SNAPSHOT'

java {
    toolchain {
        languageVersion = JavaLanguageVersion.of(17)
    }
}

configurations {
    compileOnly {
        extendsFrom annotationProcessor
    }
}

repositories {
    mavenCentral()
}

ext {
    set('springCloudVersion', "2023.0.3")
}

dependencies {
    implementation 'org.springframework.boot:spring-boot-starter-data-jpa'
    implementation 'org.springframework.boot:spring-boot-starter-web'
    implementation 'org.springframework.cloud:spring-cloud-starter-netflix-eureka-client'
    implementation 'org.springframework.kafka:spring-kafka'
    implementation 'io.zipkin.reporter2:zipkin-reporter-brave'
    implementation 'org.springframework.boot:spring-boot-starter-actuator'
    implementation 'io.micrometer:micrometer-tracing-bridge-brave'

    compileOnly 'org.projectlombok:lombok'
    runtimeOnly 'com.h2database:h2'
    annotationProcessor 'org.projectlombok:lombok'
    testImplementation 'org.springframework.boot:spring-boot-starter-test'
    testRuntimeOnly 'org.junit.platform:junit-platform-launcher'
}

dependencyManagement {
    imports {
        mavenBom "org.springframework.cloud:spring-cloud-dependencies:${springCloudVersion}"
    }
}

tasks.named('test') {
    useJUnitPlatform()
}



spring-kafka 의존성이 들어가 있다.



4. application.yml

spring:
  application:
    name: order-msa
  datasource:
    url: jdbc:h2:mem:testdb
    driverClassName: org.h2.Driver
    username: sa
    password:
  h2:
    console:
      enabled: true
  jpa:
    hibernate:
      ddl-auto: update
    show-sql: true
  kafka:
    bootstrap-servers: localhost:9092
    consumer: # TODO kafka consumer, producer에 대한 설정값 수정은 여기에서
      group-id: ${spring.application.name}-group
      auto-offset-reset: earliest
      key-deserializer: org.apache.kafka.common.serialization.StringDeserializer
      value-deserializer: org.springframework.kafka.support.serializer.JsonDeserializer
      properties:
        spring.json.trusted.packages: '*'
    producer:
      key-serializer: org.apache.kafka.common.serialization.StringSerializer
      value-serializer: org.springframework.kafka.support.serializer.JsonSerializer
eureka:
  client:
    service-url:
      defaultZone: http://localhost:8761/eureka/
server:
  port: 8083



kafka로 시작하는 부분을 보면, kafka 를 사용하기 위한 설정값들을 지정할 수 있다.

위 처럼, application.yml에서 지정해줘도 되지만, 자바 코드를 사용하여 아래처럼 사용할 수도 있다.

둘 중 하나를 선택하면 된다.

참고) KafkaProducerConfig

package com.example.order.messagequeue;

import org.apache.kafka.clients.producer.ProducerConfig;
import org.apache.kafka.common.serialization.StringSerializer;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.kafka.annotation.EnableKafka;
import org.springframework.kafka.core.DefaultKafkaProducerFactory;
import org.springframework.kafka.core.KafkaTemplate;
import org.springframework.kafka.core.ProducerFactory;

import java.util.HashMap;
import java.util.Map;

@EnableKafka
@Configuration
public class KafkaProducerConfig {
    @Bean
    public ProducerFactory<String, String> producerFactory() {
        Map<String, Object> properties = new HashMap<>();
        properties.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, "localhost:9092");
        properties.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
        properties.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, StringSerializer.class);

        return new DefaultKafkaProducerFactory<>(properties);
    }

    @Bean
    public KafkaTemplate<String, String> kafkaTemplate() {
        return new KafkaTemplate<>(producerFactory());
    }
}



5. OrderTopic

package com.spartacoding.msa.order;

import lombok.AllArgsConstructor;
import lombok.Getter;
/**
 * 토픽 이름이 많아지면 enum으로 관리한다.
 * */
@Getter
@AllArgsConstructor
public enum OrderTopic {
    // 주문 생성 이벤트(Order MSA가 발행)
    ORDER_CREATED("order-created"),

    // 결제 완료 이벤트 (Payment MSA가 발행)
    PAYMENT_COMPLETED("payment-completed"),
    ;
    private final String topic;

}



토픽은 많아질 것을 대비하여 enum으로 관리하는 것이 좋다.

주문이 생성될 때, "order-created" 토픽에 이벤트를 발행할 것이기 때문에 미리 지정해놓았고,

payment MSA가 결제를 완료하면, "payment-completed" 토픽에 이벤트를 발행할 것이고,

order MSA가 이를 처리할 것이기 때문에 미리 지정해 놓았다.



6. EventSerializer

package com.spartacoding.msa.order;

import com.fasterxml.jackson.core.JsonProcessingException;
import com.fasterxml.jackson.databind.ObjectMapper;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;

public class EventSerializer {

    private static final Logger logger = LoggerFactory.getLogger(EventSerializer.class);
    private static final ObjectMapper objectMapper = new ObjectMapper();

    // 직렬화 (객체 -> JSON 문자열)
    public static <T> String serialize(T object) {
        try {
            return objectMapper.writeValueAsString(object);
        } catch (JsonProcessingException e) {
            logger.error("Failed to serialize object: {}", object, e);
            throw new RuntimeException("Serialization error", e);
        }
    }

    // 역직렬화 (JSON 문자열 -> 객체)
    public static <T> T deserialize(String json, Class<T> clazz) {
        try {
            return objectMapper.readValue(json, clazz);
        } catch (JsonProcessingException e) {
            logger.error("Failed to deserialize JSON: {}", json, e);
            throw new RuntimeException("Deserialization error", e);
        }
    }
}

스프링 앱과 카프카끼리 통신하기 위해서 자바 객체 <--->  JSON 으로 변환을 해줘야한다.

이를 직렬화, 역직렬화라고 한다.

위 처럼, 유틸 클래스를 선언해서 사용하면 편한다.



7. OrderProducer

package com.spartacoding.msa.order.infrastructure.messaging;

import com.spartacoding.msa.order.EventSerializer;
import com.spartacoding.msa.order.events.OrderCreatedEvent;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.kafka.core.KafkaTemplate;
import org.springframework.stereotype.Component;


@Slf4j
@Component
@RequiredArgsConstructor
public class OrderProducer {
    private final KafkaTemplate<String, String> kafkaTemplate;

    public OrderCreatedEvent send(String topic, OrderCreatedEvent event) {

        String eventToJson = EventSerializer.serialize(event);
        kafkaTemplate.send(topic, event.toString());
        log.info("Order Producer Sent order event: " + event);

        return event;
    }

    /**
     * 재시도 로직
     * */
    public void send2(String topic, OrderCreatedEvent event) {
        String eventToJson = EventSerializer.serialize(event);

        int maxRetries = 3;
        int retryDelay = 1000; // 1초

        for (int attempt = 1; attempt <= maxRetries; attempt++) {
            try {
                kafkaTemplate.send(topic, eventToJson).get(); // 동기 호출로 결과 확인
                log.info("Order Producer Sent order event: {}", eventToJson);
                return; // 성공하면 메서드 종료
            } catch (Exception e) {
                log.error("Attempt {} failed to send message to topic {}: {}", attempt, topic, e.getMessage());
                if (attempt == maxRetries) {
                    throw new RuntimeException("Failed to send message after retries", e);
                }
                try {
                    Thread.sleep(retryDelay); // 재시도 간격
                } catch (InterruptedException ie) {
                    Thread.currentThread().interrupt();
                    throw new RuntimeException("Retry interrupted", ie);
                }
            }
        }
    }

    //@Retryable(
    //        value = {Exception.class}, // 재시도 대상 예외
    //        maxAttempts = 3,           // 최대 재시도 횟수
    //        backoff = @Backoff(delay = 2000) // 재시도 간격 (2초)
    //    )
    //    public OrderCreatedEvent send3(String topic, OrderCreatedEvent event) {
    //        String eventToJson = EventSerializer.serialize(event);
    //
    //        // Kafka 메시지 전송
    //        kafkaTemplate.send(topic, eventToJson);
    //        log.info("Order Producer Sent order event: {}", eventToJson);
    //
    //        return event;
    //    }
}



7 - 1. send()



KafkaTemplate를 통해 지정한 토픽으로 이벤트를 발행할 수 있다.

이벤트를 발행하기 전에 위에서 본 EventSerializer를 통해 변환해주고 발행해준다.



7 - 2. send2()



토픽에 이벤트를 발행하는 것이 실패했을 때를 대비해서 재시도 로직을 추가한 메서드이다.

1초를 쉬었다가 다시 발행하고, 3번동안 문제가 발생하면 예외를 발생시킨다.



7 - 3. send3()



주석 처리 되어 있는 send3() Spring-retry 프로젝트를 의존해서 재시도 로직을 수행할 수 있는 코드이다.

https://www.baeldung.com/spring-retry



8. OrderConsumer

package com.spartacoding.msa.order.infrastructure.messaging;

import com.spartacoding.msa.order.application.OrderApplicationService;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;

@Component
@RequiredArgsConstructor
public class OrderConsumer {

    private final OrderApplicationService orderApplicationService;

    // TODO order-msa가 구독하는 이벤트를 처리하는 로직을 개발해주세요
}



이거는 차차 구현하기로 하자.

결제가 완료되면 결제 완료 이벤트를 처리하는 로직이 들어가야 할 것이다.



9. OrderApplicationService

package com.spartacoding.msa.order.application;

import com.spartacoding.msa.order.OrderTopic;
import com.spartacoding.msa.order.domain.Order;
import com.spartacoding.msa.order.domain.OrderRepository;
import com.spartacoding.msa.order.domain.OrderStatus;
import com.spartacoding.msa.order.dto.OrderCreateDto;
import com.spartacoding.msa.order.dto.OrderResponseDto;
import com.spartacoding.msa.order.events.OrderCreatedEvent;
import com.spartacoding.msa.order.infrastructure.messaging.OrderProducer;
import lombok.Getter;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.apache.kafka.clients.producer.KafkaProducer;
import org.springframework.stereotype.Service;
import org.springframework.transaction.annotation.Transactional;

import java.util.List;
import java.util.stream.Collectors;
@Slf4j
@Transactional(readOnly = true)
@Service
@RequiredArgsConstructor
public class OrderApplicationService {
    private final OrderRepository orderRepository;
    private final OrderProducer orderProducer;

    @Transactional
    public OrderResponseDto createOrder(OrderCreateDto orderCreateDto) {
        log.info("createOrder.OrderCreateDto = {}", orderCreateDto);
        // 1. DB 저장
        Order order = Order.create(
                orderCreateDto.getProductId(),
                orderCreateDto.getQuantity(),
                OrderStatus.CREATED,
                orderCreateDto.getCustomerEmail(),
                orderCreateDto.getTotalPrice());
        orderRepository.save(order);

        // 2. 카프카 발행
        OrderCreatedEvent event = OrderCreatedEvent.from(order);
        log.info("createOrder.OrderCreatedEvent = {}", event);
        orderProducer.send(OrderTopic.ORDER_CREATED.getTopic(), event);
        return OrderResponseDto.from(order);
    }

    public void completeOrder() {
        // TODO 주문이 성공적으로 완료된 로직과, 이벤트를 발행해 주세요
    }

    public List<OrderResponseDto> getAllOrders() {
        List<Order> orders = orderRepository.findAll();
        return orders.stream()
                .map(this::convertToDto)
                .collect(Collectors.toList());
    }

    private OrderResponseDto convertToDto(Order order) {
        return new OrderResponseDto(
                order.getId(),
                order.getProductId(),
                order.getQuantity(),
                order.getTotalPrice(),
                order.getStatus().name(),
                order.getCustomerEmail()
        );
    }
}



createOrder

주문 요청이 들어오면, 1. DB 저장, 2. Kafka Topic에 이벤트 발행



completeOrder

결제 처리가 된 경우 이벤트를 수신해서 처리하는 로직이 구현되어야 하고, 그거는 차차 하기로 하자.



10. 동작 확인

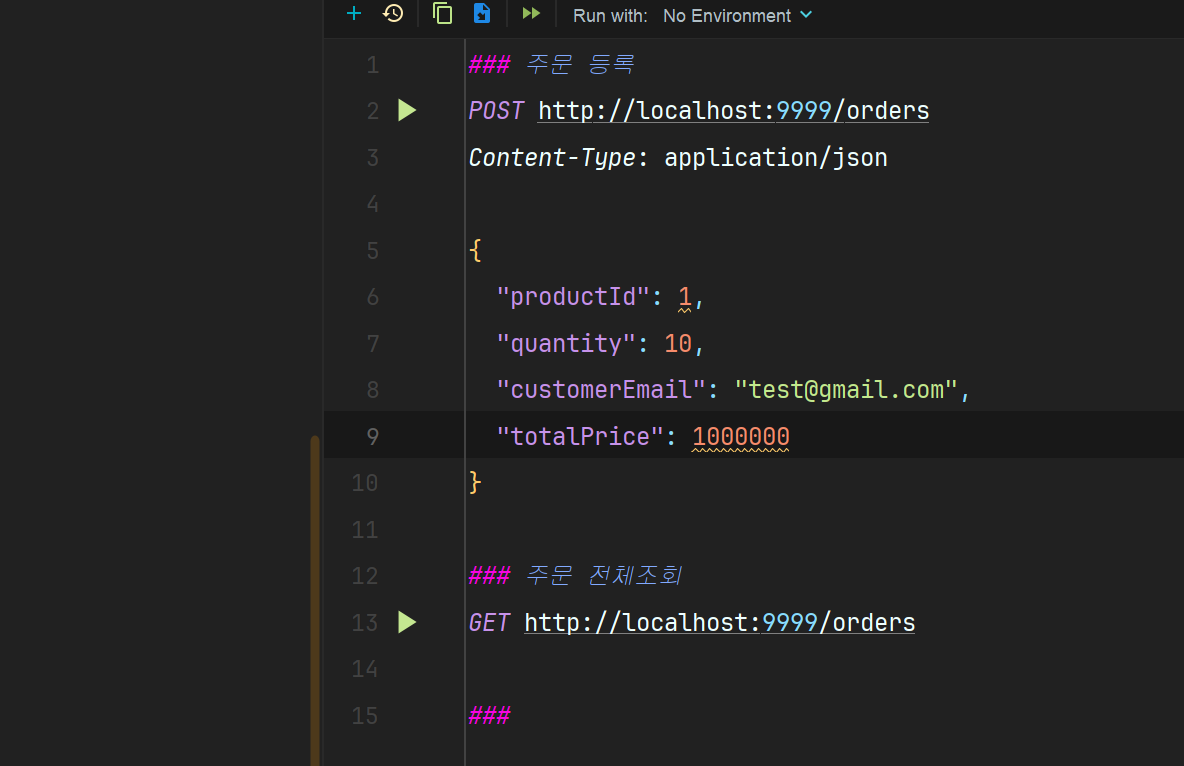

서버를 동작 시킨 후, 주문 등록을 호출해보자

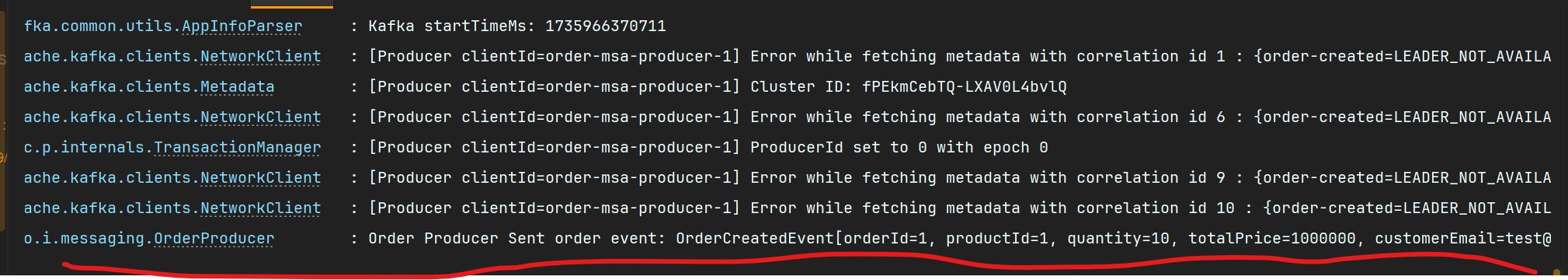

OrderProducer 에서 OrderCreatedEvent 를 보냈다고 로그가 찍혔고,

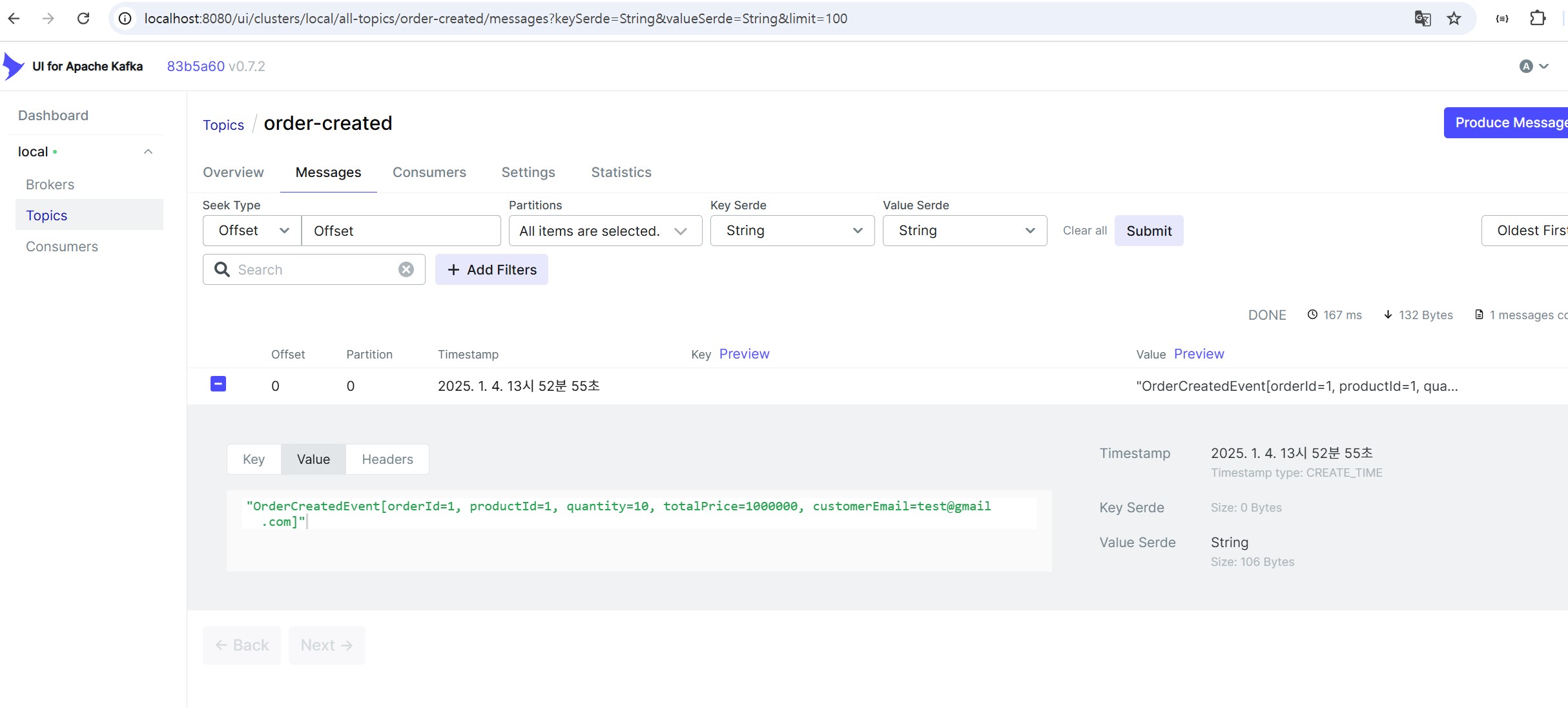

Kafka -UI 에 도 order-created 토픽에 이벤트가 동일하게 들어 있음을 확인할 수 있다.

/localhost:8080
